IC Case
Das IC Case ist der Ladekoffer für die quad-Tags mit USB-Micro-Anschluss — die Tags von ICTRAC und die Anker des FiRa-Sets. Er dient zugleich der Lagerung, dem Transport und dem Laden: Alle eingesetzten Tags werden gleichzeitig geladen, sobald der Koffer am Netz liegt. Bei 1000 mAh Akkukapazität und 220 mA Ladestrom ist ein Tag nach längstens fünf Stunden voll.
Die Tags von ICPROX haben einen Pogo-Anschluss statt USB-Micro und passen nicht in diese Ladeschalen; sie laden in der ICPROX-Ladeschale.
Der Koffer ist innen frei bestückbar: Er bietet gleichförmige Plätze, in die Ladeschalen für die verschiedenen Bauformen eingesetzt werden — für Tags, für Anker, für Mischbestückung. Beim Case32 und Case105 ist das Netzteil eingebaut; ein 230-V-Kabel genügt. Der Case10 wird über ein USB-Ladegerät versorgt.
Die Größen
| Koffer | Bilder | Ausstattung |
|---|---|---|

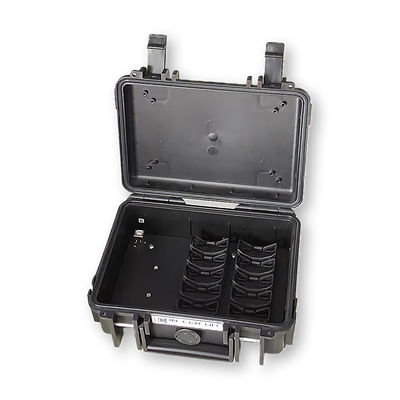

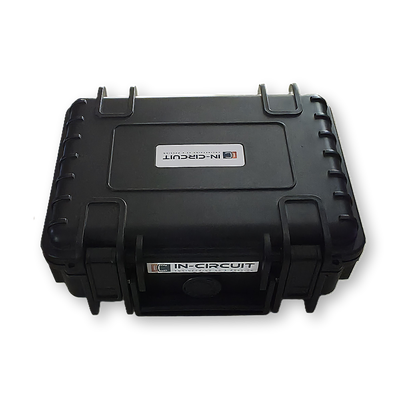

| IC Case10 |   | 10 Plätze zum Laden und Transportieren von quad-Tags, zwei Ladeschalen zu je fünf Plätzen Ausführung für quad 133643 (902.179) oder quad 164643 (902.179B) USB-Ladegerät 5 V / 2,1 A und USB-Kabel A auf B, 1,8 m 230 × 180 × 90 mm |

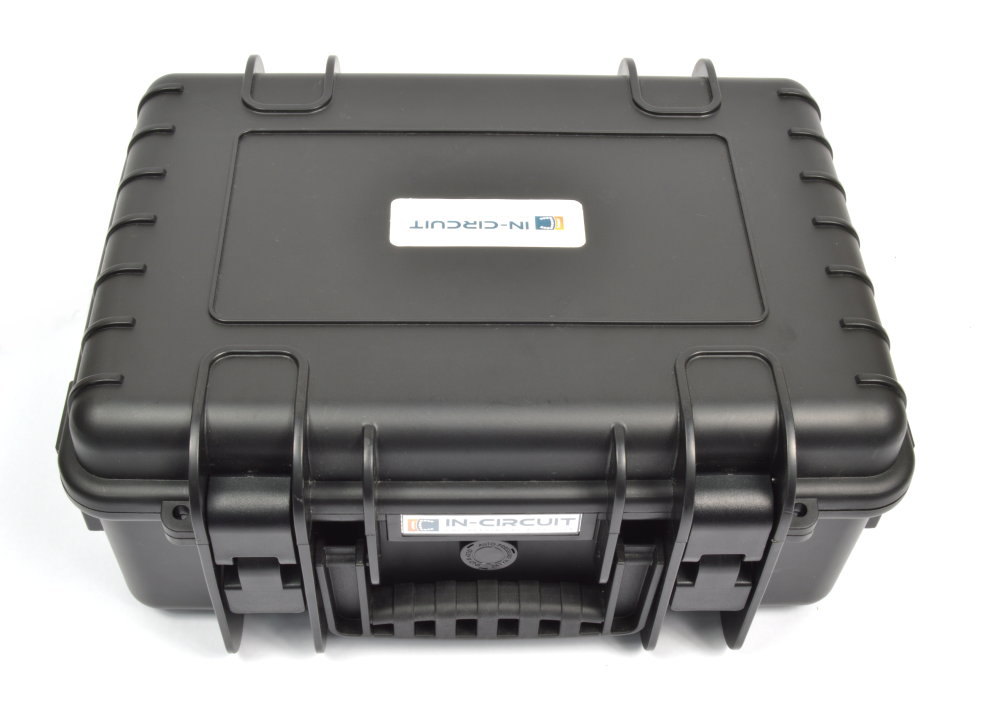

| IC Case32 |    | 32 Plätze zum Laden und Transportieren Eingebautes 5-V-Netzteil 230-V-Schuko-Kabel, etwa 1,5 m Grüne Betriebsanzeige, rote Fehleranzeige je Platz Schutzart IP65 420 × 325 × 180 mm, etwa 6 kg je nach Bestückung |

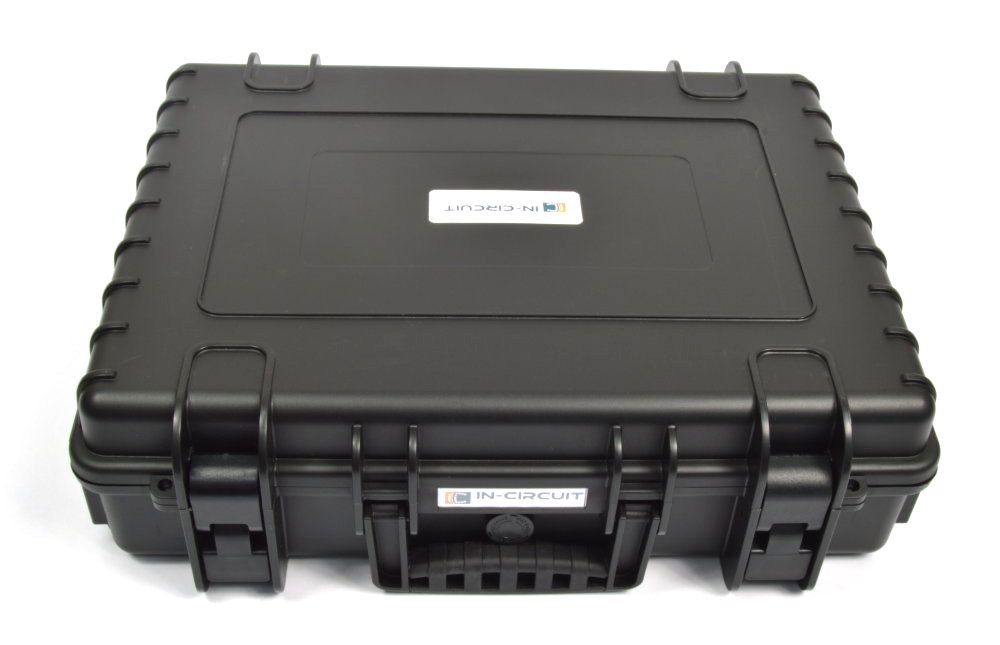

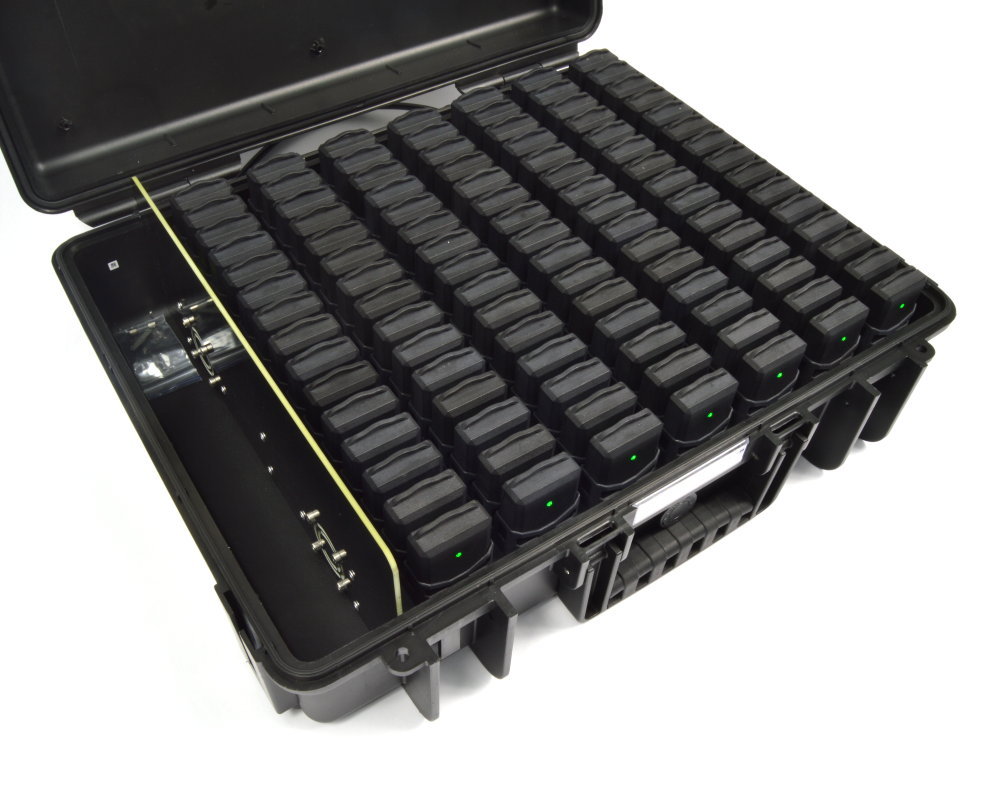

| IC Case105 |    | 105 Plätze zum Laden und Transportieren von Tags Eingebautes 5-V-Netzteil 230-V-Schuko-Kabel, etwa 1,5 m Grüne Betriebsanzeige, rote Fehleranzeige je Platz Schutzart IP65 510 × 420 × 150 mm, etwa 7 kg je nach Bestückung |
Welcher Koffer? Der Case10 ist die kleine Ausführung für bis zu zehn Tags einer Bauform, etwa für das FiRa-Set. Der Case32 nimmt gemischte Bestückung auf, auch Anker. Der Case105 hat mehr als dreimal so viele Plätze, aber nur für Tags.
Ladeschalen
Die Ladeschalen bestimmen, was der Koffer aufnimmt. Sie werden in die Plätze gesetzt und lassen sich jederzeit umbauen.
| Ladeschale | Für Koffer | Bilder | Beschreibung | Artikelnummer |
|---|---|---|---|---|

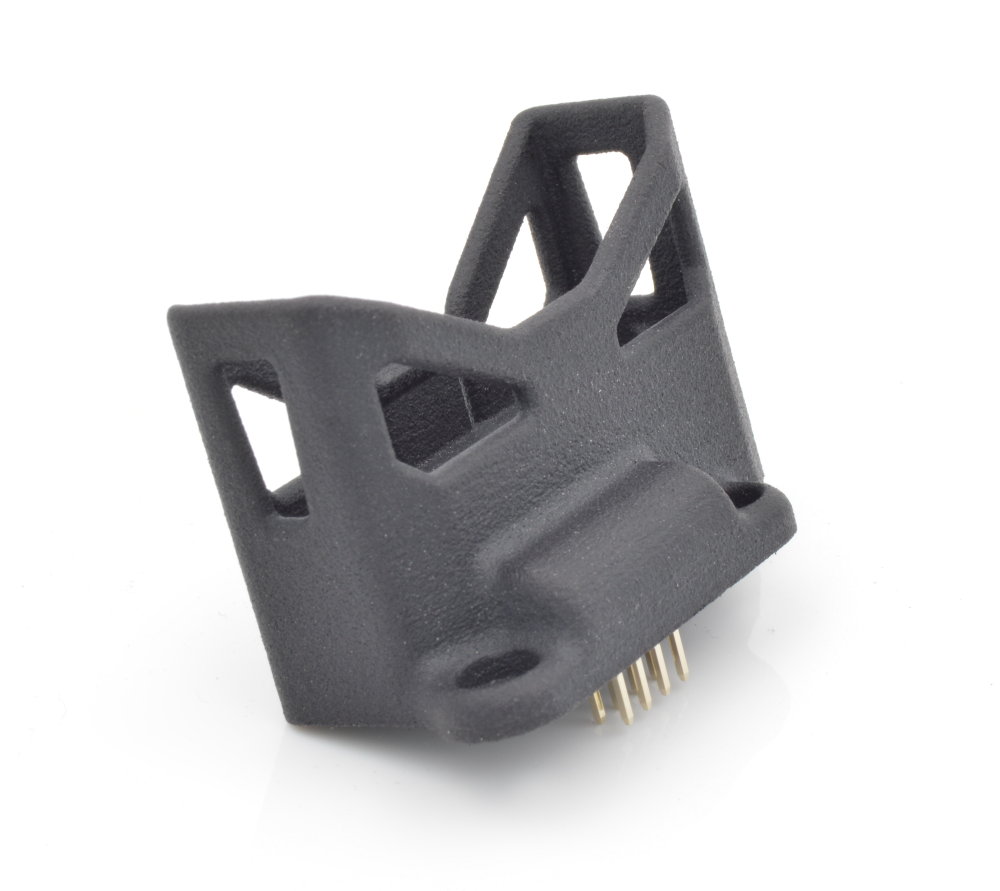

| Ladeschale quad133643 | IC Case32 |   | Nimmt Tags der Bauform quad133643 auf und lädt sie Belegt einen Platz | 303.514F |

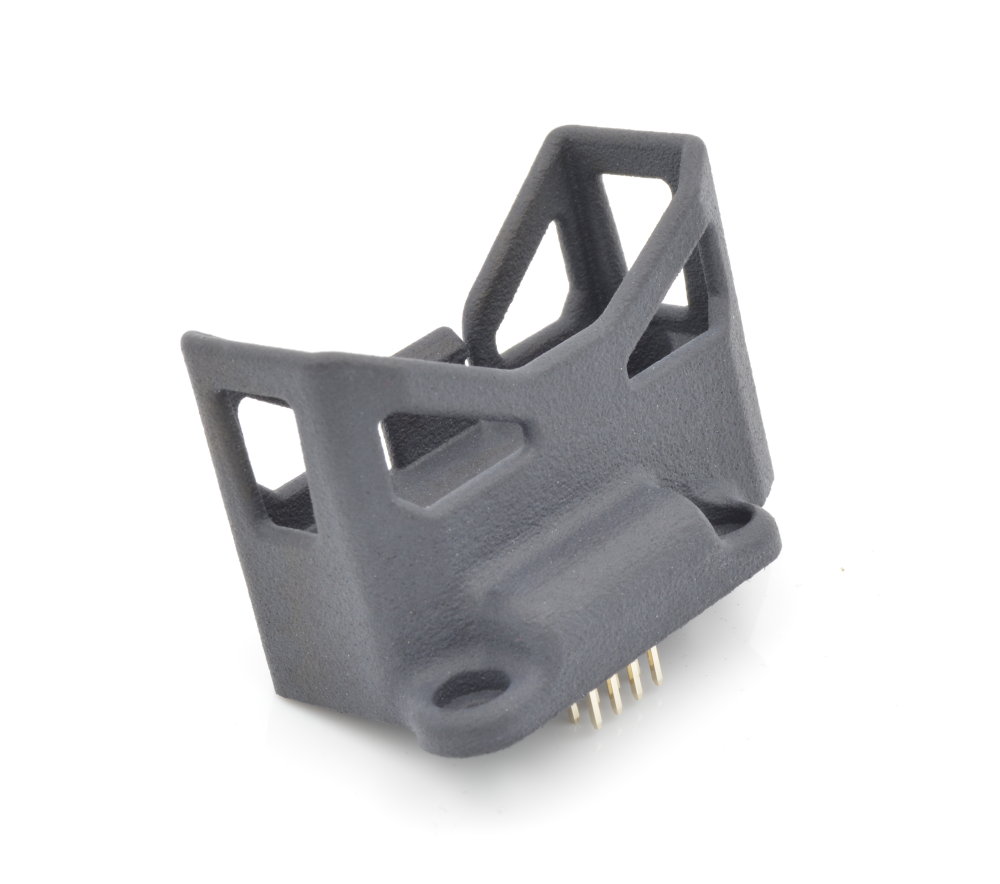

| Ladeschale quad164643 | IC Case32 |   | Nimmt Tags der Bauform quad164643 auf und lädt sie Belegt einen Platz | 303.514G |
| Ladeschale Anker | IC Case32 |   | Nimmt einen Anker auf Belegt zwei Plätze | 309.078 |
| Ladeschale miniTag | IC Case32 |   | Nimmt Tags der Bauform miniTag auf und lädt sie Belegt einen Platz | 303.514 |
| Ladeschale quad133643 | IC Case105 | Nimmt ein Tag der Bauform quad133643 auf Belegt einen Platz | 309.099B | |
| Ladeschale quad133643, 5-fach | IC Case105 |   | Nimmt fünf Tags der Bauform quad133643 auf Belegt fünf Plätze | 309.099 |
| Ladeschale quad164643 | IC Case105 | Nimmt ein Tag der Bauform quad164643 auf Belegt einen Platz | 309.097B | |
| Ladeschale quad164643, 5-fach | IC Case105 |  | Nimmt fünf Tags der Bauform quad164643 auf Belegt fünf Plätze | 309.097 |
In Betrieb nehmen
- Die passenden Ladeschalen einsetzen — sie rasten ein, Werkzeug braucht es nicht.
- Den Koffer an eine Schuko-Steckdose anschließen. Die grüne Anzeige meldet Betriebsbereitschaft.
- Tags einstecken. Meldet ein Platz rot, sitzt das Tag nicht richtig oder ist defekt — dann den Platz mit einem anderen Tag gegenprüfen.
