ICMount
ICMount ist das Halterungssystem für die Anker und Geräte der Systeme ICPROX und ICTRAC — Wandhalter, Montagearme, Winkel und Adapter.
Alle Teile tragen dieselbe Schnittstellenplatte und lassen sich beliebig kombinieren: Wandhalter, dann ein Winkel für die Neigung, dann der Adapter für das Gerät. Zusammengebaut wird ohne Werkzeug, die Teile rasten ein.
Die Einbaulage eines Ankers ist durch die Bausubstanz vorgegeben und stimmt selten mit der erforderlichen Ausrichtung überein. Statt einer Sonderhalterung je Einbausituation wird die benötigte Kombination aus drei bis vier Systemteilen gesteckt; bei einer Umrüstung lässt sie sich wieder zerlegen.
Alle Teile im Überblick
| Teil | Artikelnummer | Maße (L × B × H) | Gewicht | Material | Farbe |
|---|---|---|---|---|---|
| Wandhalter | 309.053 | 76 × 70 × 11 mm | 14 g | PA12 | Schwarz |
| Montagearm, 4-achsig | 303.498C | 76 × 70 × 140 mm | 120 g | — | — |
| Winkel 5–30° | 309.053C–H | 75 × 60 × 70 mm | 17 g | PA12 | Schwarz |
| Adapter quad16XX43 | 309.109B | 75 × 35 × 70 mm | 160 g | PA12 | Schwarz |
| Flächenhalter quad164643 | 309.109 | 45 × 20 × 40 mm | 9 g | PA12 | Schwarz |

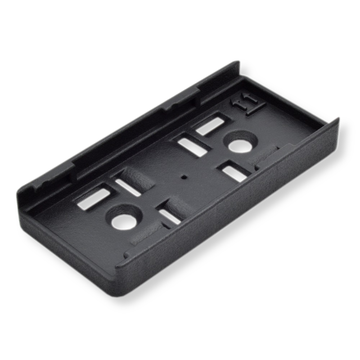

| Halter infoTag 2,13″ | 309.053N | 73 × 35 × 6 mm | 3 g | PA12 | Schwarz |

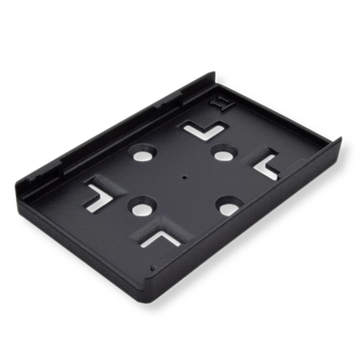

| Halter infoTag 2,7″ | 309.053P | 86 × 54 × 6 mm | 5 g | PA12 | Schwarz |
| Halter Tag 14500 | 902.186A001 | 73 × 35 × 6 mm | 3 g | PA12 | Schwarz |
| Halter ICTRAC IO | 309.290 | 86 × 54 × 6 mm | 5 g | PA12 | Schwarz |
Die Teile werden in der eigenen Fertigung aus PA12 gedruckt. Die Winkel gibt es in fünf Grad-Schritten: 5° = 309.053C, 10° = 309.053D, 15° = 309.053E, 20° = 309.053F, 25° = 309.053G, 30° = 309.053H.

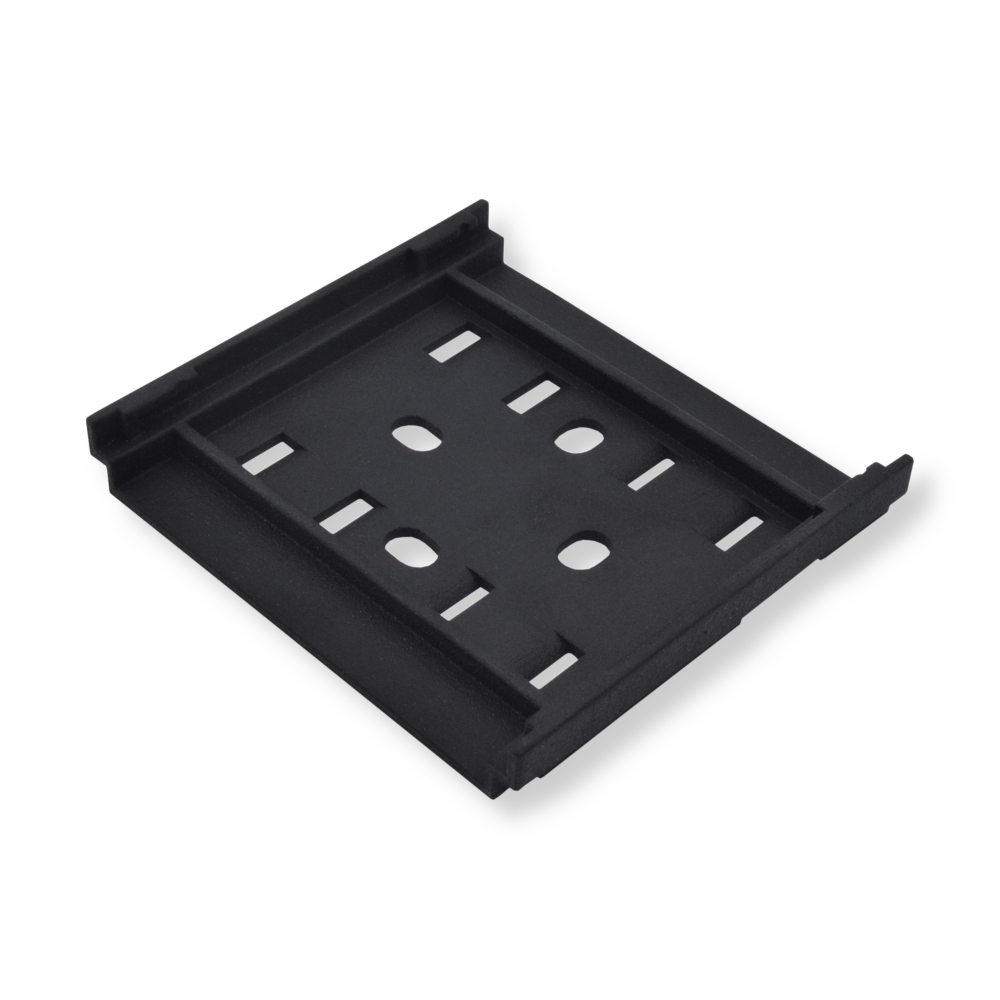

Wandhalter
Der Grundbaustein des Systems: eine Platte mit der Schnittstelle auf der Aufnahmeseite. Er trägt alles, was darüber folgt.
Befestigt wird er auf vier Wegen — mit Schrauben (Flachkopf bis 5 mm), mit Kabelbindern, mit doppelseitigem Klebeband oder mit Montagekleber. Damit ist praktisch jeder Untergrund erreichbar, auch Rohrleitungen und Stahlträger, an denen nicht gebohrt werden darf.

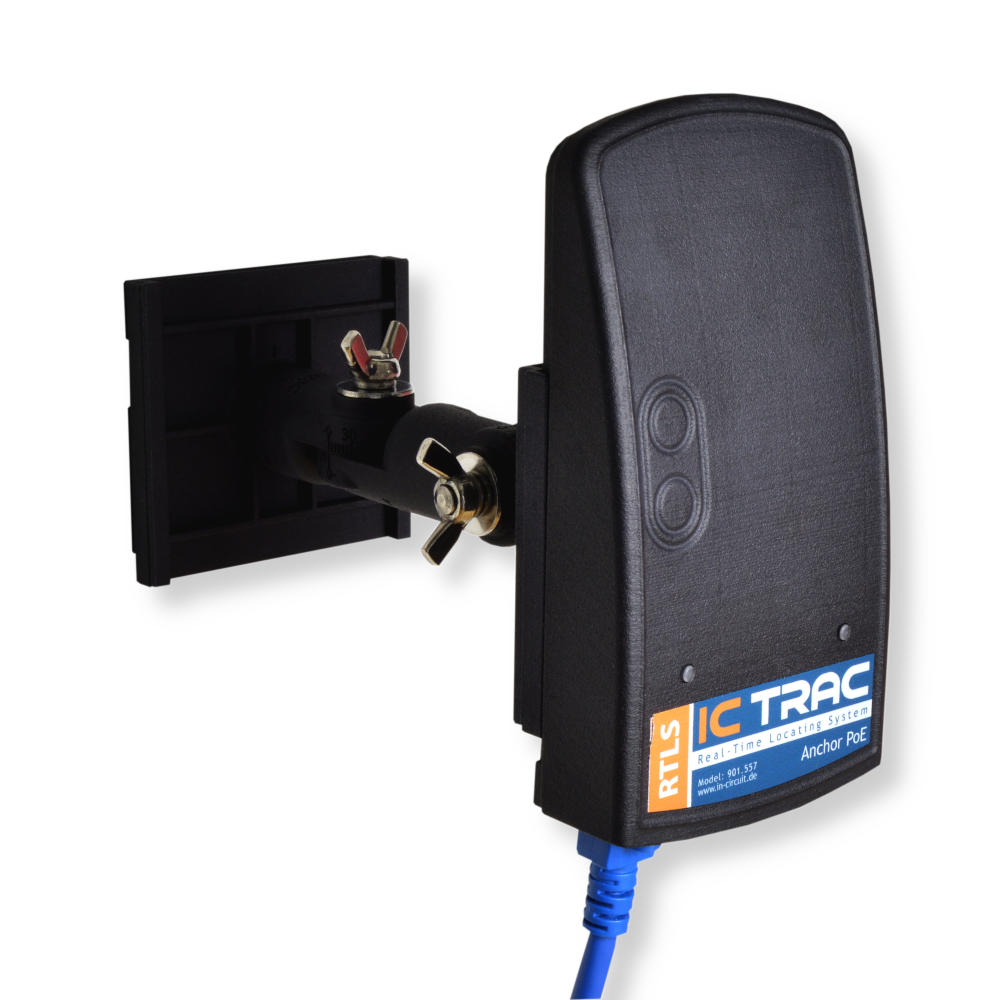

Montagearm
In vier Achsen einstellbar und auf beiden Seiten mit der Schnittstellenplatte versehen. Er bringt ein Gerät in jede Richtung und auch aus der Wandfläche heraus — etwa vor einen Träger, der sonst die Sicht verdeckt.
Der Arm lässt sich lösen und wieder festsetzen, ohne den Wandhalter anzurühren. Die Ausrichtung eines Ankers kann damit nachträglich geändert werden, ohne die Befestigung zu öffnen.

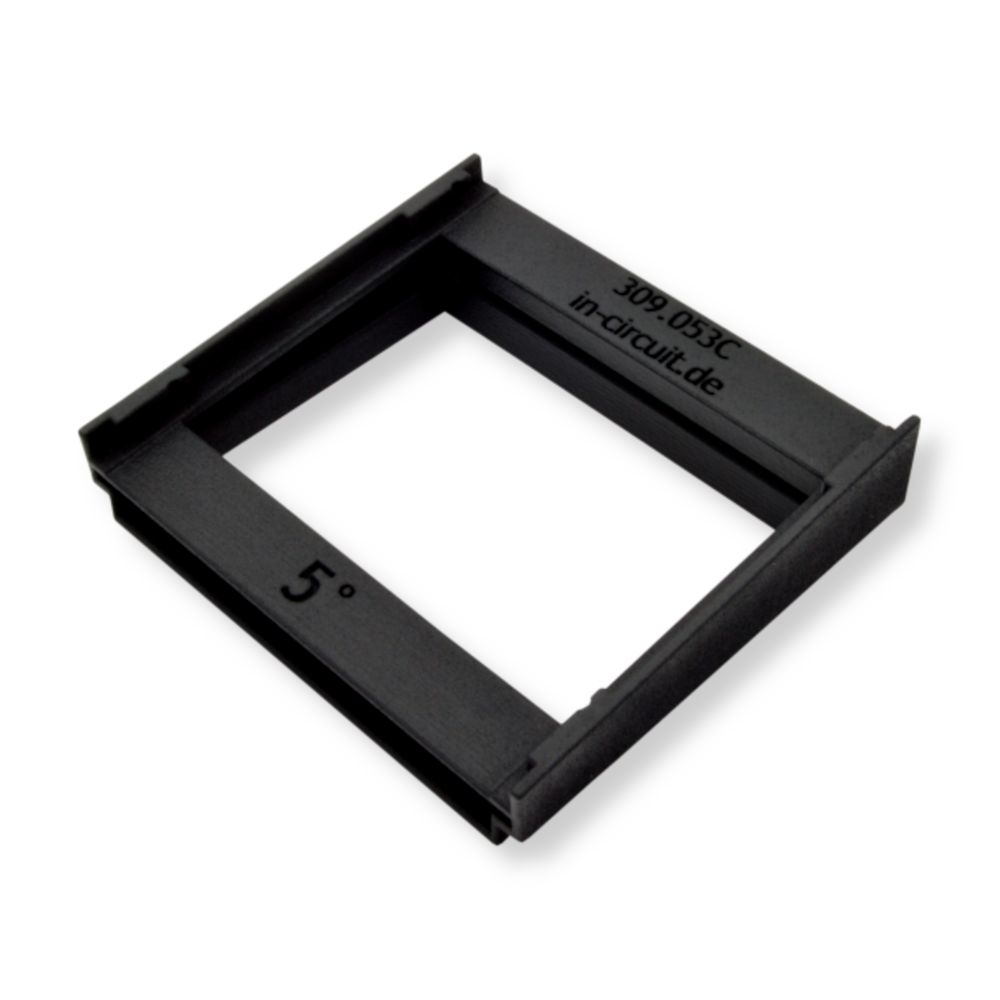

Winkel 5–30°
Neigt das Gerät um einen festen Winkel, Schnittstellenplatte auf beiden Seiten. Sechs Stufen in Schritten von 5° decken den Bereich von 5° bis 30° ab.
Gegenüber dem Montagearm ist der Winkel flacher, leichter und kann sich nicht verstellen — für Einbauten, deren Ausrichtung einmal festgelegt wird und danach bleibt.

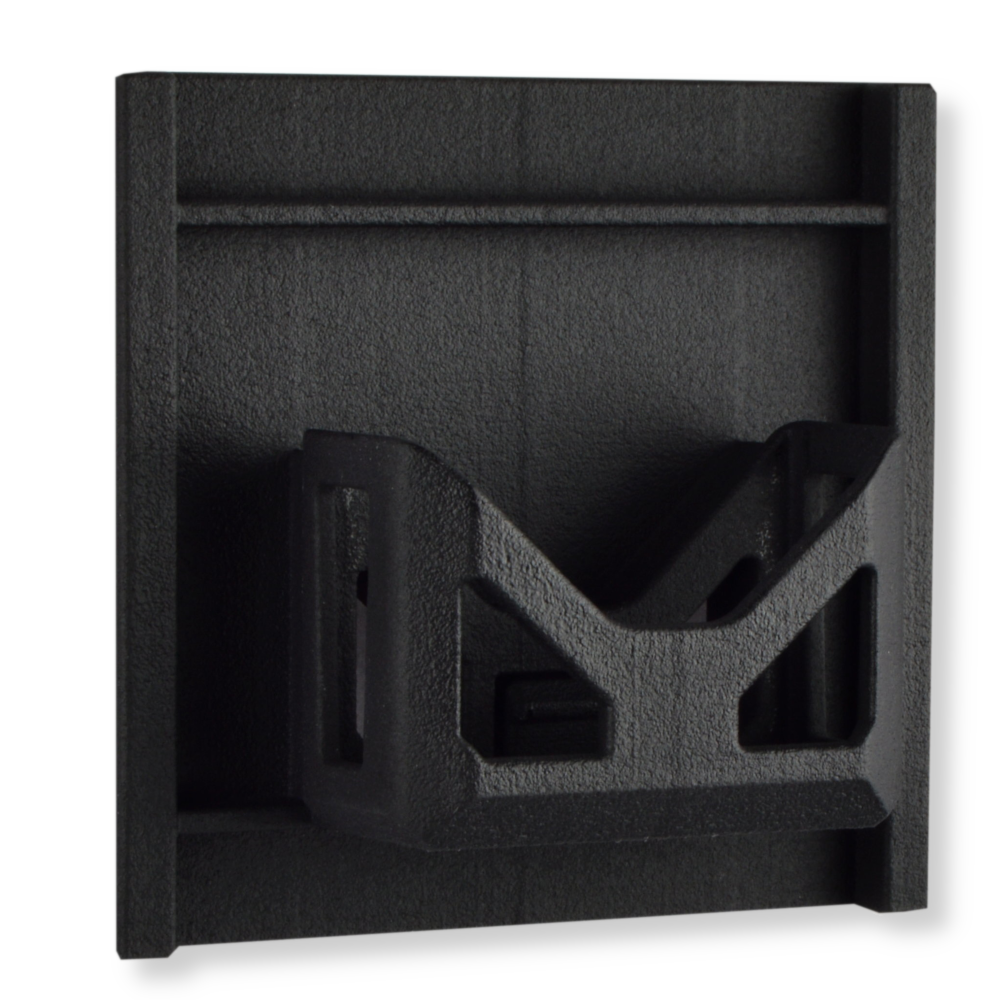

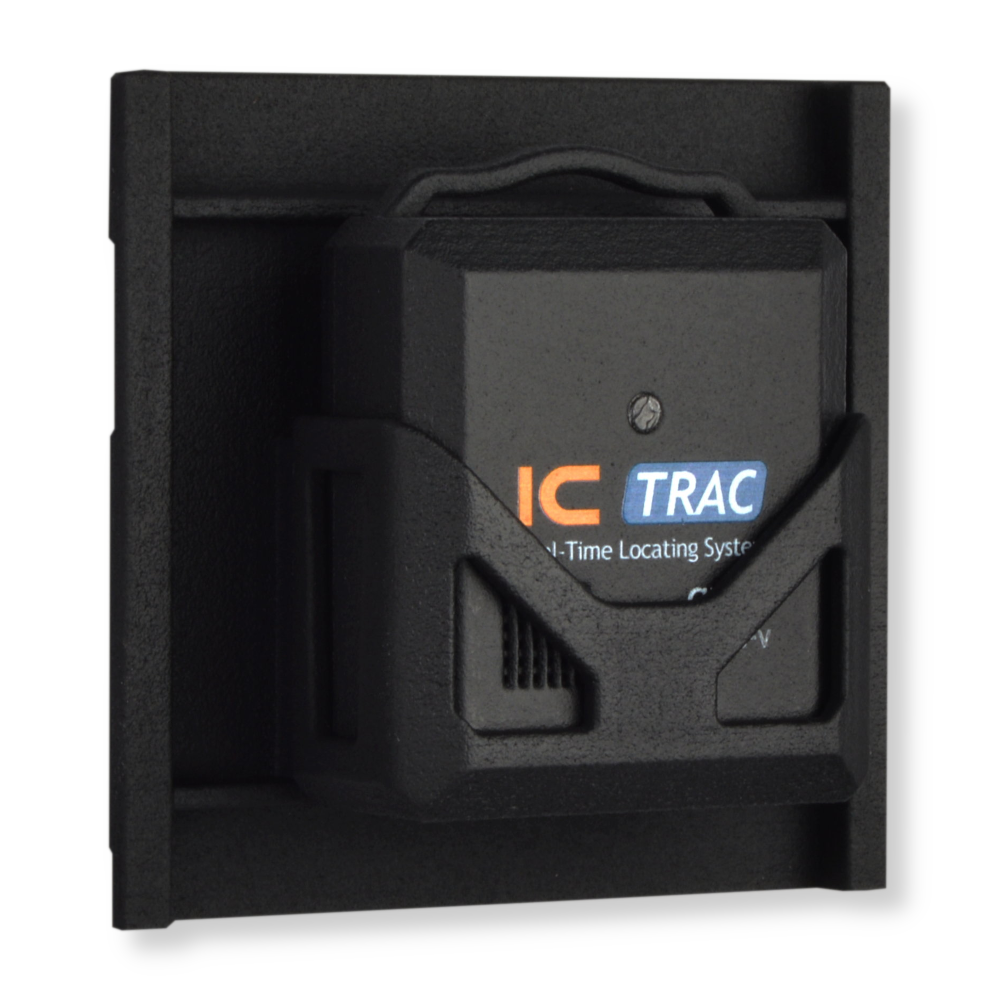

Adapter quad16XX43
Nimmt Geräte der Bauform quad16XX43 auf — den quad 164643 und baugleiche Gehäuse. Auf der Rückseite sitzt die Schnittstellenplatte, der Adapter kommt also auf Wandhalter, Winkel oder Arm.

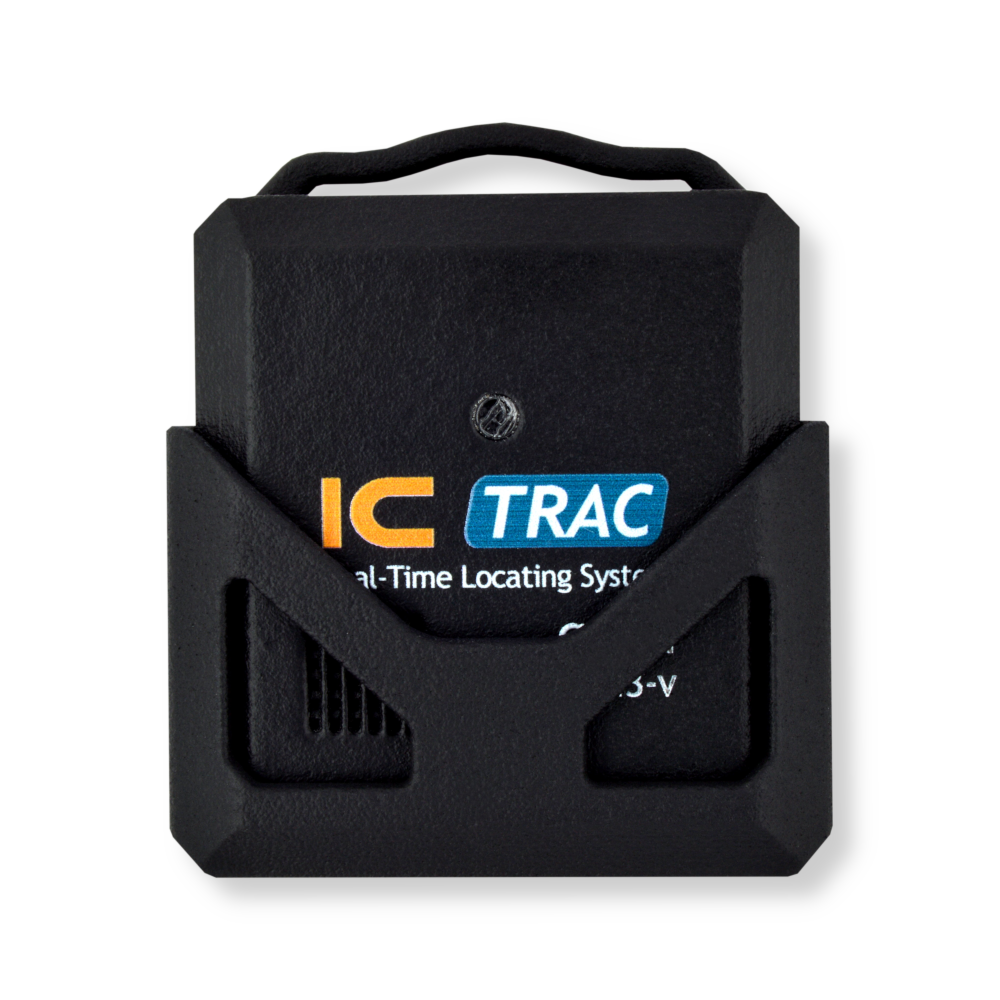

Flächenhalter quad164643
Hält ein Gerät der Bauform quad164643 unmittelbar auf der Fläche — ohne Arm und ohne Winkel. Mit 9 g und 40 mm Bauhöhe das kleinste Teil des Systems, für Fälle, in denen der Tag flach auf einem Ladungsträger oder einer Maschine sitzen soll.

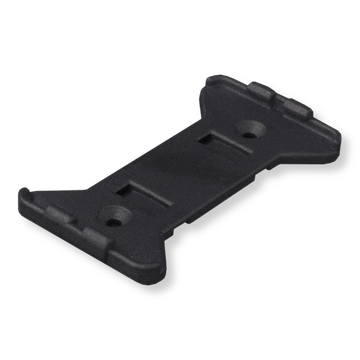

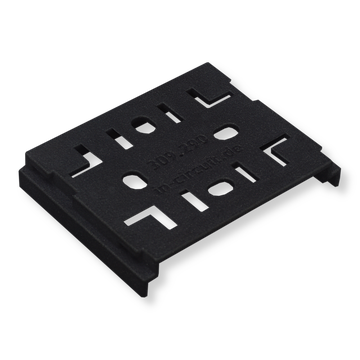

Halter für Tags
Flache Rückenschalen, je eine für ein Tag-Gehäuse. Mit 6 mm Bauhöhe und 3 bis 5 g tragen sie kaum auf; das Tag wird eingesetzt und lässt sich zum Zellenwechsel wieder entnehmen.
Die Schale wird geklebt oder geschraubt — dort, wo ein Tag dauerhaft an derselben Stelle sitzt, etwa an einem Regalfach, einem Werkzeugwagen oder einer Maschinentür.
Zusammenbauen
- Den Wandhalter an der Fläche befestigen — je nach Untergrund geschraubt, geklebt oder mit Kabelbindern.
- Bei Bedarf einen Winkel oder den Montagearm aufsetzen, bis die Richtung stimmt.
- Den Adapter für die Bauform des Geräts anstecken und das Gerät einsetzen.
