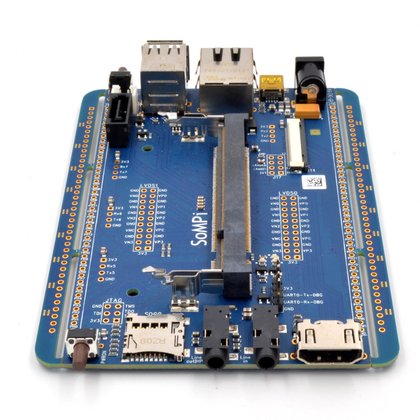

ICnova ADB4006
Das ICnova ADB4006 ist das Entwicklungsboard für das ICnova A20 SODIMM. Für den ersten Start genügen die 5-V-Versorgung und ein Monitor am HDMI-Anschluss: Das vorinstallierte Linux startet von der SD-Karte und gibt seine Oberfläche auf dem Bildschirm aus.
Gedacht ist es als Standardplattform für alles, was mit dem A20-Modul entstehen soll: Haustechnik, Datenerfassung an Solaranlagen, industrielle Steuerungen.
Shop — Datenblatt und Schaltplan

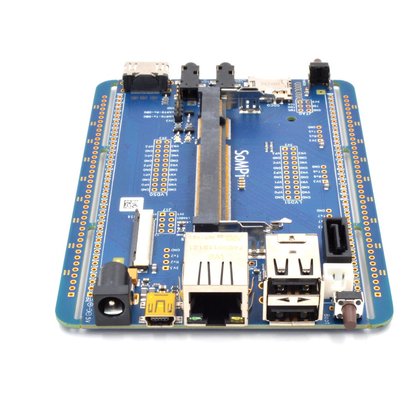

Schnittstellen
| Netzwerk | 1 × 10/100 Base-T Ethernet |
| USB | 2 × High-Speed USB 2.0 Host |
| Massenspeicher | 1 × SATA, 1 × SD/MMC-Kartenhalter mit MMI-Schnittstelle |
| Bild | 1 × HDMI, 2 × LVDS |
| Sonstiges | 1 × Debug-UART, 2 × GPIO-Stiftleiste, 1 × JTAG |
| Maße | 122 × 71,5 mm |
| Temperaturbereich | −40 °C bis +85 °C |
| Versorgung | 5 V DC |
Das Starter-Set
Das ICnova A20 SODIMM Development Starter Set enthält alles, was zum ersten Start gebraucht wird:
- 1 × ICnova ADB4006 Entwicklungsboard
- 1 × ICnova A20 SODIMM CPU-Modul
- 1 × Industrie-SD-Karte mit aktuellem Linux-Abbild
- 1 × Netzteil
- 1 × Debug-UART-Brücke
Artikelnummer 902.166 — Shop
Die SD-Karte mit dem Debian-Abbild gibt es auch einzeln als Ersatz (104.111A001).
Passende Module
Um die Schnittstellen zu nutzen, muss ein CPU-Modul aufgesteckt sein.
| Modul | Beschreibung | Merkmale |
|---|---|---|
 ICnova A20 SODIMM | ARM Dual Cortex-A7, 1 GHz | Ethernet, LVDS, HDMI |
Software
Siehe ICnova A20 SODIMM — dort steht, was auf der Karte liegt und wie ein eigenes Abbild entsteht.
Den Weg vom ausgepackten Board bis zur eigenen Anwendung beschreibt Linux und Buildroot.
Technische Daten
| Abmessungen (L × B × H) | 100 × 70 × 18 mm |
| Gewicht | 177 g |
| Material | Leiterplatte, ohne Gehäuse |
| Farbe | Blau |
| Spannungsversorgung | 5 V DC |
