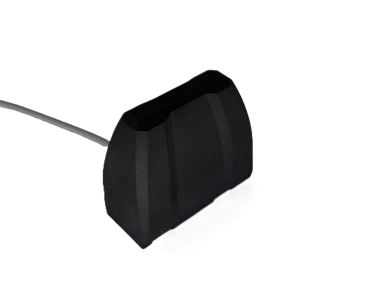

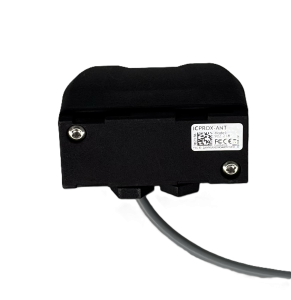

ICPROX-ANT
Die ICPROX-ANT ist das Funkmodul, über das ein ICPROX-Fahrzeug seine Umgebung wahrnimmt. Per Ultrabreitband-Funk misst sie den Abstand zu jedem Tag in Reichweite — auf etwa zehn Zentimeter genau, ohne Kamera und ohne dass freie Sicht nötig wäre.
Bis zu drei Module an einem Fahrzeug liefern zusätzlich die Richtung, aus der sich eine Person nähert. Das Modul richtet sich nach der Leitung, an der es hängt; am Gerät selbst ist nichts einzustellen.
Artikelnummer 902.218 — Shop — Handbuch
Merkmale
- Abstandsmessung auf ±10 cm bei Reichweiten bis 30 m
- Arbeitet durch Regale und Wände hindurch, in Staub, Dampf und Dunkelheit
- Ein Modul gibt den Abstand, drei geben Abstand und Richtung
- Erkennt selbst, ob es als Ortungsantenne oder als Anbindung an die Infrastruktur arbeitet
- Anschluss und Versorgung über ein einziges Kabel zum Steuergerät
- Kompaktes Industriegehäuse, IP65 — keine Kamera, keine Aufzeichnung personenbezogener Daten
Erste Schritte
- Die Anzahl der Module festlegen: eines für die Fahrtrichtung, drei für die Rundumerkennung.
- Eine Stelle weit oben mit freier Sicht nach außen wählen, mindestens etwa 10 cm von großen Metallflächen entfernt.
- Die Gehäuse fest verschrauben und ihre Ausrichtung notieren.
- Alle Module an die Antennenleitung der ICPROX-CPU anschließen — eine eigene Stromversorgung ist nicht nötig.
- Einschalten, die Einbaulage jedes Moduls in der Weboberfläche eintragen und mit einem Personen-Tag überprüfen.
Hinweise zur Montage, die beiden Betriebsarten und die Fehlersuche stehen vollständig im Handbuch.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | 902.218 |
| Ortungsverfahren | Ultrabreitband (UWB), 6,5 GHz |
| Messgenauigkeit | ±10 cm |
| Reichweite | bis 30 m bei Sichtverbindung, typ. 10–20 m in bebauter Umgebung |
| Module je Fahrzeug | 1–3 zur Ortung, wahlweise 1 für die Anbindung an die Infrastruktur |
| Anschluss | RS485, verdrilltes Paar, geschirmt |
| Betriebsart | wird an der angeschlossenen Leitung selbst erkannt |
| Abmessungen (L × B × H) | 70 × 30 × 70 mm |
| Gewicht | 45 g |
| Material | PA12 |
| Farbe | Schwarz |
| Spannungsversorgung | 8–24 V DC |
