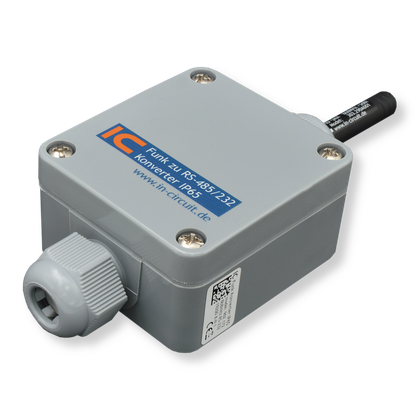

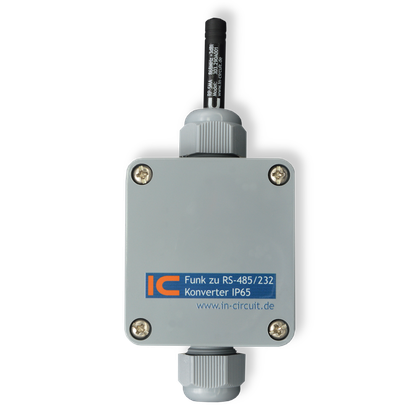

ICT RS485-Funkbridge

Gehäuse IP65

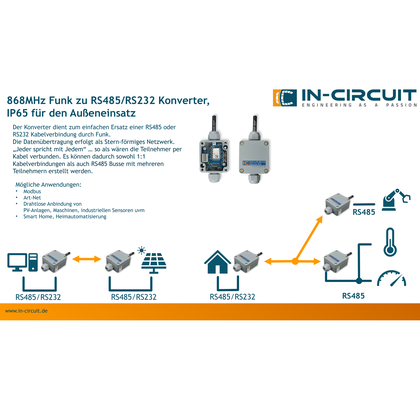

Anschlüsse im Inneren

Die ICT RS485-Funkbridge ersetzt ein serielles Kabel durch eine Funkstrecke. Zwei Geräte bilden eine transparente Brücke: Was auf der einen Seite in die RS485- oder RS232-Schnittstelle hineingeschrieben wird, kommt auf der anderen unverändert wieder heraus. Angeschlossene Geräte brauchen keinerlei Anpassung — keine Treiber, keine geänderte Software.

Für eine Funkstrecke werden immer zwei Geräte gebraucht.

Artikelnummer 902.172 — Shop — Handbuch

Merkmale

• Gesicherte Übertragung mit automatischer Wiederholung — verlustfrei auch bei kurzen Funkstörungen
• Zwischenspeicher von 32 kB je Richtung mit einstellbarer Haltezeit
• Serielle Formate 8N1, 8N2, 8E1, 8E2, 8O1, 8O2 — einschließlich Modbus RTU mit Telegramm-Modus
• Baudraten von 1200 Bd bis 1 MBd; Funk-Datenrate wählbar zwischen 4,8 und 250 kBd
• Funkstrecke immer AES-128-verschlüsselt, eigener Schlüssel einstellbar
• Konfiguration über die WLAN-Weboberfläche (deutsch/englisch) oder über USB

Wo sie eingesetzt wird

Zwischen Steuerung oder Datenlogger auf der einen Seite und Wechselrichtern, Sensorik oder anderen Feldgeräten auf der anderen — überall dort, wo eine RS485-Leitung zu lang, zu teuer oder baulich nicht zu legen ist.

Inbetriebnahme in sechs Schritten

1. Montieren und anschließen — beide Funkbridges montieren, Antennen anschrauben, serielle Leitungen an den Klemmen auflegen (RS485: A auf A, B auf B; oder RS232).
2. Versorgen — 8 bis 24 V DC anlegen. Die Geräte starten in wenigen Sekunden.
3. WLAN einschalten — Taster kurz drücken. Die blaue LED leuchtet, das Gerät öffnet das Netz ICT-Funkbridge.
4. Weboberfläche öffnen — mit dem Netz verbinden und im Browser http://192.168.42.1 aufrufen.
5. Konfigurieren — Schnittstelle (Port, Baudrate, Format) passend zu den angeschlossenen Geräten einstellen, dann »Übernehmen & Speichern«. Beide Bridges müssen dieselben Funkeinstellungen tragen; im Werkszustand passen sie bereits zusammen.
6. Prüfen — auf der Statuskarte erscheint »Partner erreichbar« mit Empfangspegel, sobald die Gegenstelle in Reichweite und eingeschaltet ist. Danach das WLAN per Tastendruck wieder ausschalten.

Technische Daten

Merkmal	Wert
Versorgung	8–24 V DC
Schnittstellen	RS485 (2-Draht, Halbduplex), RS232, USB (Service)
Baudraten	1200 Bd – 1 MBd
Serielle Formate	8N1, 8N2, 8E1, 8E2, 8O1, 8O2
Funkfrequenz	868,3 MHz (SRD-Band)
Funk-Datenraten	4,8 / 38,4 / 100 / 250 kBd
Sendeleistung	+10 dBm / −0,5 dBm
Funkkanäle	256
Verschlüsselung	AES-128, immer aktiv; eigener Schlüssel einstellbar
Zwischenspeicher	32 kB je Richtung
Antennenanschluss	RP-SMA
Konfiguration	WLAN-Weboberfläche (DE/EN), USB-Terminal
Schutzart	IP65
Abmessungen / Gewicht	120 × 58 × 34 mm / 75 g
Betriebstemperatur	−40 °C bis +85 °C
Abmessungen (L × B × H)	120 × 58 × 34 mm
Gewicht	75 g
Material	ABS
Farbe	Grau

Funkzulassung: Der Betrieb im 868-MHz-SRD-Band unterliegt je nach Land und Teilband Beschränkungen, etwa beim Sendezeitanteil. Prüfen Sie die Anforderungen Ihres Einsatzlandes, insbesondere bei Anwendungen mit dauerhaft hoher Datenlast.

Fehlersuche

Erscheinung	Mögliche Ursache / Abhilfe
Die Weboberfläche zeigt »kein Partner«	Gegenstelle ohne Spannung oder außer Reichweite; Antenne prüfen. Tragen beide Geräte dieselbe Netzwerk-ID, denselben Funkkanal, dieselbe Funk-Datenrate und denselben Schlüssel?
Verbindung steht, aber keine Nutzdaten	Baudrate und Format passend zur Anwendung? RS485-Adern A und B vertauscht? Der richtige Port (RS485 oder RS232) gewählt?
Der Modbus-Master meldet Zeitüberschreitungen	Antwort-Timeout des Masters um die Funklaufzeit erhöhen (typisch +200 ms), Telegramm-Modus einschalten, adressierten Betrieb nutzen

Vollständiges Handbuch

Planung, Konfiguration im Einzelnen, adressierter Betrieb, Verschlüsselung, Statusanzeigen, Durchsatz und Pufferung stehen im Handbuch der ICT RS485-Funkbridge — zweisprachig, mit Umschalter oben rechts.

Siehe auch

• radino Funkmodule — wenn eine eigene Leiterplatte entstehen soll
• Schnittstellenmodule — Brücken per Kabel
