radino32 DW1000
Hardware
Das radino32 DW1000 vereint einen STM32L151 mit dem UWB-Funkchip DW1000 von Qorvo auf einem kompakten, EMV-geprüften Modul.
The DW1000 is a fully integrated single chip Ultra Wideband (UWB) low-power low-cost transceiver IC compliant to IEEE802.15.4-2011. It can be used in 2-way ranging or TDOA location systems to locate assets to a precision of 10 cm. It also supports data transfer at rates up to 6.8 Mbps.
Kern des Moduls ist der STM32L151 von STMicroelectronics: ein 32-Bit-ARM-Cortex-M3 mit 32 kB RAM, 256 kB Flash und 8 kB EEPROM.
Das radino32 DW1000 gehört zur radino-Reihe. Alle radino32-Module sind untereinander pin-zu-pin kompatibel.
radino32 DW1000
Merkmale
- RF Transceiver DW1000 connected internally
- IEEE802.15.4-2011 UWB compliant
- Supports 6 RF bands from 3.5 GHz to 6.5 GHz
- Data rates of 110 kbps, 850 kbps, 6.8 Mbps
- STM32L151CC by STMicroelectronics with 32-bit ARM® Cortex®-M3 CPU
- 256 kbyte Flash, 32 kbyte RAM, 8 kbyte EEPROM
- Low Power RTC
- 12 bit ADC and DAC
- Capacitive touch sensing supported
- 23 multifunctional GPIOS (14 PWM, 10 ADC IN, 1 DAC OUT)
- USB, I²C, SPI, 2xUSART
Passende Trägerplatinen
| Passende Trägerplatine | Bild | Bauform und Merkmale | Stand |
|---|---|---|---|
| radino32 Spider RP-SMA |   | Breadboard adapter for all radino32 modules with RP-SMA Antenna Connector. | Aktuell |
| radino32 USB Stick |  | USB-Stick with UWB-chip-antenna and USB-A Plug. | Aktuell |
| radino32 USB Stick RP-SMA |  | RP-SMA-Version of USB-Stick with UWB-antenna and USB-A Plug. | Aktuell |
| radino32 UART-Bridge |  | UART bridge with power supply and level shifters for all radino32 modules. | Ausgelaufen |
| XBee-PRO Shield |  | XBee Pro adapter for all radino32 modules. | Ausgelaufen |
Software
Das radino32 DW1000 wird mit der Demo-Anwendung bespielt ausgeliefert — damit lässt sich die Abstandsmessung zwischen zwei Modulen sofort prüfen, bevor eigener Code entsteht.
Eigene Programme kommen als .bin-Datei mit stm32flash über die serielle Schnittstelle auf das Modul — siehe radino32 Software. Dort stehen auch die Beispiele und die Treiber.
Hinweis für Windows: Der Bootloader wird von Windows mit dem falschen Treiber versehen. Wie er richtig gesetzt wird, steht ebenfalls unter radino32 Software.

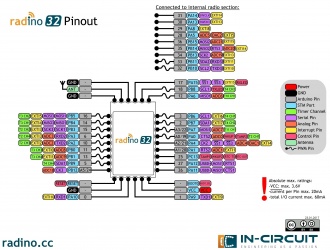

Anschlussbelegung
Downloads
Datasheet radino32 DW1000
Schematic & Layout recommendationsradino32 DW1000
EU conformity radino32 DW1000
Eagle library for radino/radino32
Bootloader driver for radino32
