radino40 Programmer

Hardware

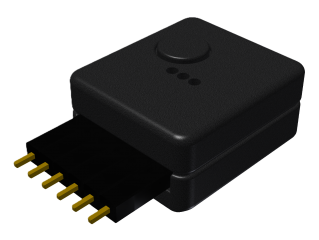

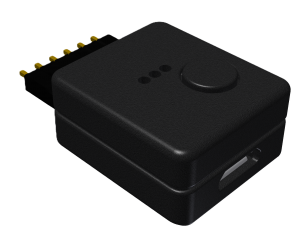

Der radino40-Programmer dient der einfachen Programmierung eines radino40-Moduls über den 6-poligen Steckverbinder.

Der radino40-Programmer speichert die zuletzt übertragene Firmware intern ab und kann diese auf Knopfdruck erneut auf ein radino40-Modul aufspielen.

Dies ermöglicht den Einsatz als eigenständiger Feldupdater zur Aktualisierung von radino40-Geräten.

Eigenschaften:

• Button
• 3 LEDs
• Micro-USB-Anschluss
• 6-Pin-Programmier-Anschluss

Durchführung eines Feldupdates

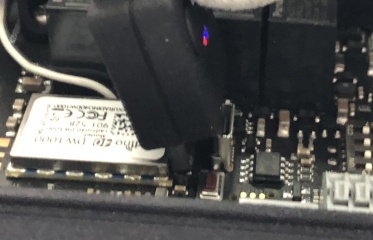

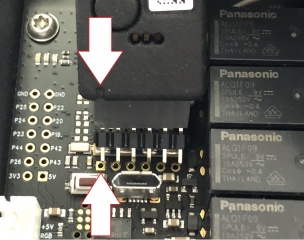

1. radino40 Programmer in korrekter Ausrichtung in die 6-polige Stiftleiste des Zielgeräts einstecken und leicht schräg festklemmen
   •
2. Spannungsversorgung herstellen
   • Option A: Versorgung via USB über den radino40 Programmer:
     •
   • Option B: Versorgung am Zielgerät anschließen:
     •
3. diese Position während des gesamten Programmiervorgangs erhalten
4. blaue LED signalisiert die Programmierbereitschaft (Firmware für Feldupdate auf dem radino40 Programmer vorhanden)
5. Knopf am radino40 Programmer drücken und wieder loslassen (< 1 Sekunde)
6. grüne LED blinkt während des Programmiervorgangs
7. nach Abschluss leuchtet die grüne LED dauerhaft
8. Spannungsversorgung trennen und radino40 Programmer wieder entfernen

Sollte das Programmieren fehlschlagen, kann der Vorgang im langsamen Modus wiederholt werden, hierfür muss der Knopf am radino40 Programmer mindestens 1.5 Sekunden gedrückt gehalten werden

Firmware- / Softwareversion

1. Die Firmwareversion kann dem Statusbericht entnommen werden, den man nach dem Verbinden durch klicken auf "Status" erhält.
   • Es sollte immer die zur Firmwareversion passende UI Version genutzt werden.

Downloads

RadinoUpdaterUI V1.3 (Windows)

RadinoUpdaterUI V1.4 (Windows)
